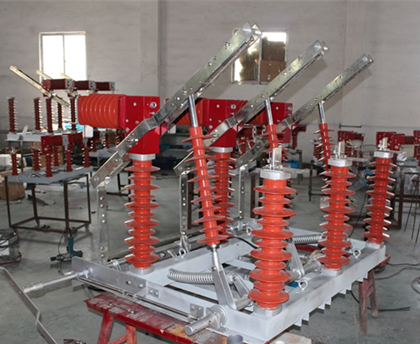

上海批发FZW32-40.5户外真空隔离高压负荷开关

点击图片查看原图
品牌: 祝捷电气
单价: 2500.00元/台
起订: 1 台
供货总量: 200 台
发货期限: 自买家付款之日起 7 天内发货
所在地: 浙江 温州市
有效期至: 长期有效
最后更新: 2017-06-16 19:55
浏览次数: 74
询价
公司基本资料信息


产品详细说明

价   格:  电   联

手   机:  15706762781

Q    Q:   351461763

邮   箱:  351461763@qq.com

传   真:  021-31019117

公司网址: http//www.zhujie168.com

概述:

 FZW32-40.5/1250-25型户外高压隔离真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品,经严格的型式试验和长期试动行考核,各项技术性能指标全部达到GB3804和IE标准,适用于额定电压40.5kV,额定频率50Hz的供电网络中,可开断负荷电流,亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能、适用于域网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作,少维护等优点.


型号及其含义:


使用环境条件:

1.海拔高度:不超过2000m;
2.周围空气温度:上限+40℃,下限-30℃;
3.风速不超过35m/s;
4.相对温度:日平均不大于95%,月平均不大于90%;
5.无经常性的剧烈振动。


主要技术参数:

序号 项目 单位 参数
1 额定电压 KV 40.5
2 额定频率 HZ 50
3 额定电流 A 1250
4 额定有功负载开断电流 A 1250
5 额定闭环开断电流 A 1250
6 5%额定有功负载开断电流 A 62.5
7 额定电缆充电开断电流 A 25
8 1min工频耐受电压:真空断口、相同相对地、隔离断口 KV 68/95/110
9 雷电冲击耐受电压:相间相对地/隔离断口 KV 185/215
10 额定短时耐受电流(热稳定) KA 25
11 额定短路持续时间 S 4
12 额定峰值耐受电流(动稳定) KA 63
13 额定短路关合电流 KA 63
14 机械寿命 10000
15 真空灭弧室触头允许磨损厚度 mm 0.6
16 手动操作力矩 Nm ≤300

调试、检修
1、每台负荷开关出厂前均已调试好,用户在安装前原则上不再进行调试;
2、三相隔离刀分合闸不同期可调节绝缘杆长度来调整;
3、调节合分闸缓冲垫片的数量来限制隔离刀的起止点位置;
4、改变分闸弹簧的松紧可调节真空灭弧室、隔离刀的触头弹簧的长度差来调整其触头压力。
5、隔离刀开距调整;
   调节拉杆的长度可改变隔离刀的开距,确保隔离刀开距不少于420mm。


运输、验收、保管
1、运输:装箱的负荷开关在运输与装卸时不准翻动、倒置,不准强烈震动。
2、验收:(1)小心取出负荷开关,不使绝缘件受伤。
        (2)检查负荷开关的铭牌数据,产品合格证是否与型号相符,并根据装箱查文件是否遗漏。
3、保管:(1)负荷开关如需存放,应放置在户内干燥通风处保管,储存期十年。
        (2)运动磨擦部件涂中性凡士林。
