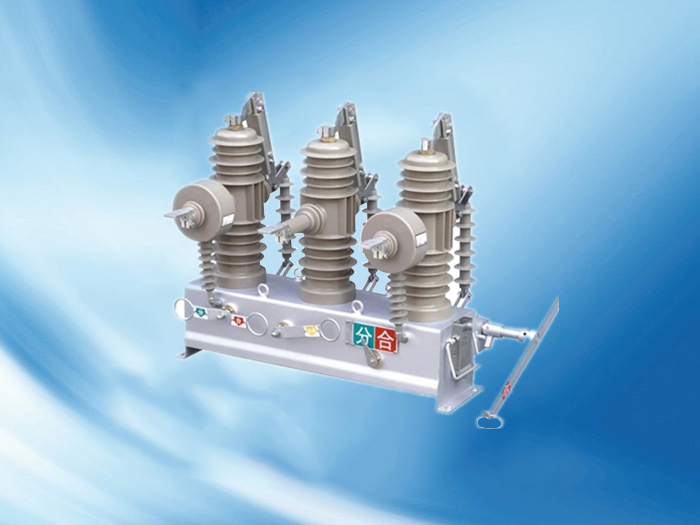

厂家直销↳ZW43-12↳户外高压永磁真空断路器

点击图片查看原图
品牌: 祝捷电气
单价: 2200.00元/台
起订: 1 台
供货总量: 200 台
发货期限: 自买家付款之日起 7 天内发货
所在地: 浙江 温州市
有效期至: 长期有效
最后更新: 2017-06-16 19:54
浏览次数: 71
询价
公司基本资料信息


产品详细说明

产品概述:

      ZW43-12(永磁)真空断路器它专为满足配网自动化的需求而设计,可实现各种测量、保护及控制功能。产品全密封结构设计;壳内除环氧支座外,不再有辅助绝缘材料;套管水平布置,输出与输入端是横向布置,即便于架空线联接,也利于电缆的接入;整体成型套管,可保证良好的气密性。630A时切负荷操作超过3万次,维护工作量少。切除额定短路电流20kA超过30次。可配置隔离刀闸,具备明显断开点,维护方便、安全。

本说明书中所示产品均符合以下标准及规范:

GB1984《交流高压断路器》

GB11022《高压开关设备通用技术条件》

GB311.1《高压输变电设备的绝缘配合》

DL/T 593《高压开关设备的共用订货技术条件》

DL/T 402《交流高压断路器订货技术条件》

GB2706《交流高压电器动、热稳定试验方法》

GB3309《高压开关设备在常温下的机械试验》

DL403《10~35kV户内高压真空断路器订货技术条件》


二.产品型号

ZW43-12/T630-20

Z:真空断路器;

W—-户外;

43—-设计序号;1

2——额定电压(KV);

T——弹簧操作机构;

630——额定电流(A);

20——额定短路开断电流(KA);



三.操作

1.断路器经一新的小型化设计,采用全封闭结构,独特的灭弧室封装技术,密封性能好,有助于提高防潮、防凝露

性能,适用于高温、潮湿地区使用。

2.断路器开断性能稳定可靠,具有无燃烧,安全、免维护、体积小、重量轻、使用寿命长等特点。

3.断路器可装设二相CT,输出二相电流供职能控制进行信息分析,实现过流保护功能。

4.断路器内装有合闸涌流消除装置(复合控制器),不但能避免涌流引起的误动作,而且正常工作时果电流脱扣器

线圈不带电,从而小车了脱扣器抖动可能引起的误动作。

5.断路器也可配置智能开关控制器,设有三段式电流保护,零序保护,重合闸、速断保护等多种保护功能,它支持

多种通讯协议,允许选用多种通讯方式构成通讯网,即可对开关进行本地手动或遥控操作,也可通过通讯网实现远

方遥控,如配用相应的重合器或分段器控制装置,可作为重合器或分段器使用。

6.操动机构密封在开关箱体内部,可以有效地避免开关因长期户外环境下面引起的机构锈蚀。

7.操动机构新颖、简单、运行可靠、体积小,机械寿命可达1万次。


四.工作原理:

1.储能过程

     拉动机构手动储能拉环,或给机构电动储能信号,电机带动储能拐臂给储能弹簧储能,通过储能保持环节保

持此能量。

2.合闸过程

     合闸时,拉动机构手动合闸拉环或给机构电动合闸信号,合闸弹簧能量释放,机构输出轴转动,通过拐臂、

连杆带动灭弧室动触头向上运动,与静触头接触,并提供接触压力,同时为分闸弹簧储能,通过机构的合闸保持环

节正常扣接使断路器保持合闸状态。

3.分闸过程

    分闸室,拉动机械手动分闸拉环或机构电动分闸信号,机构的合闸报纸环节解扣,在触头压力弹簧和分闸弹簧

的作用下,机构输出轴反向转动,通过连杆,拐臂带动灭弧室触头向下运动,懂静触头分开,断路器分闸。分闸状

态点开关分闸弹簧保持。

4.过流保护过程

  配置电液互感器的断路器,当流经断路器主回路的电流超过互感器的额定值时,通过互感器副边出5A电流,驱动

机构内部过流脱扣器,断路器分闸。


五.订货须知:

订货时请在合同上注明:

1.产品型号及名称。

2.机构类型(手动或电动)

3.如电动机构请分别注明合,分闸线圈及储能电机的额定电压(AC220V   DC220V   DC110V)

4.如需要互感器过流保护装置,请注明互感器电流比。
