一、ZN73-12/3150产品介绍：
ZN73A-12永磁型户内高压真空断路器为额定电压7.2-12KV、三相交流50Hz的户内高压开关设备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
ZN73A-12(VS1永磁)型真空断路器的制造符合我国国家标准GB1984-89《交流高压断路器》、JB3855-85《10KV户内真空断路器订货技术条件》以及相关的IEC标准，并具有可靠的联锁功能。
ZN73A-12(VS1永磁)型真空断路器设计成一体化结构形式，既可用作固定安装的单元，也可与底盘车配装成中置式单元使用。
二、使用环境：
a 周围空气温度：上限+40℃，下限-15℃;
b海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c振幅：地震列度不超过8度；
d空气相对湿度日平均值不大于95％，月平均值不大于90％
e无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场

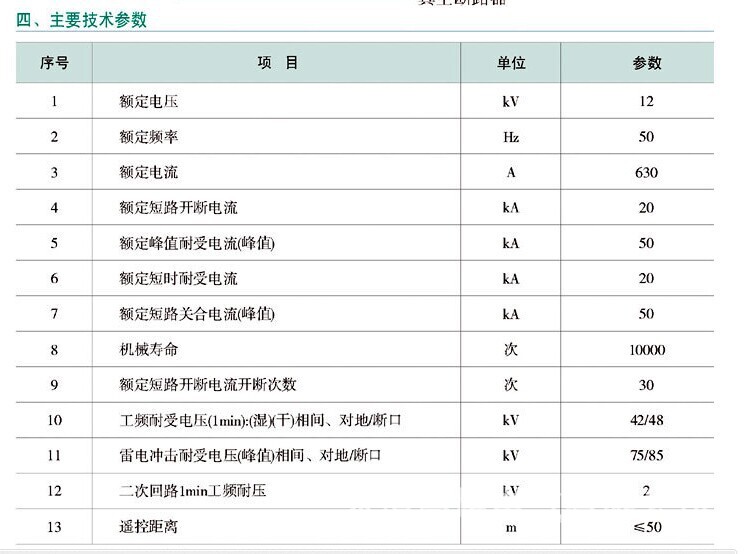

三、技术参数：
|
序号 |
名称 |
名称 |
数据 |
||||
|
1 |
额定电压 |
kV |
12 |
||||
|
2 |
额定频率 |
Hz |
50 |
||||
|
3 |
额定绝缘水平 |
1min工频耐压 |
kv |
对地/相间42/48 |
|||
|
雷电冲击耐压(峰值) |
对地/相间75/85 |
||||||
|
4 |
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
40 |
|
|
5 |
额定电流 |
A |
630 |
630 |
1250 1600 |
1250 1600 |
|
|
1250 |
1250 |
2000 2500 |
2000 2500 |
||||
|
6 |
额定短时耐受电流(有效值) |
kA |
20 |
25 |
31.5 |
40 |
|
|
7 |
额定峰值耐受电流(峰值) |
50 |
63 |
80 |
100 |
||
|
8 |
额定短路关合电流(峰值) |
|
50 |
63 |
80 |
100 |
|
|
9 |
额定短路电流持续时间 |
S |
4 |
||||
|
10 |
机械寿命 |
次 |
20000 |
||||
|
11 |
二次回路工频耐受电压(1min) |
V |
2000 |
||||
|
12 |
额定操作顺序 |
|
分-t-合分-t1-合分 |
||||
|
注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s |
|||||||
二、zn73B-12永磁真空断路器型号
ZN73-12/630-20 永磁真空断路器ZN73-12/630-25永磁断路器
ZN73-12/1000-20 永磁真空断路器ZN73-12/1000-25永磁断路器
ZN73-12/1250-20 高压永磁真空断路器ZN73-12/1250-25高压永磁真空断路器
ZN73-12/1250-31.5高压永磁断路器 ZN73-12/1600-31.5高压永磁断路器
ZN73-12/2000-40 户内永磁真空断路器ZN73-12/2500-31.5户内永磁真空断路器
ZN73-12/3150-40 户内永磁断路器
三、zn73B-12永磁真空断路器主要用途
1、ZN73-12型户内高压永磁真空断路器，属国内先辈产物。该产物采取自主研发的YG型永磁操动机构，具有手动分闸和电动合分闸成果。省去了传统弹簧机构中巨大、易损的储能和锁扣装置，极大的简化了传动环节，尤其是手动分闸装置，用于二次操纵回路妨碍时，带负荷告急分闸操纵，从而真正实现了高可靠、长寿命、免查验，维护简单。正常环境下利用寿命长达10万次。
2、ZN73-12型永磁真空断路器适用于以空气为绝缘的户内式开关系统中。在正常的使用条件及断路器的技术参数范围内,ZN73-12型永磁真空断路器能够满足电网正常 或事故状态下的各种操作，包括关合和开断电流。在需进行频繁操作或需要开断短路电流的场合下具有极为优良的性能，完全满足自动分合闸的要求并具有极高的操作可靠性与使 用寿命。
3、ZN73-12型永磁机构户内高压真空断路器是我公司通过总结多年来积累的丰富的现场经验，本着安全可靠、长寿命、少维护的设计理念 ，凭借雄厚的技术实力自主研发的新一代高压真空断路器。永磁操动机构是一种用于高压真空断路器永磁保持，电磁控制的操作机构，是一种全新的工作原理和结构。与传统操动机构相比较，具有主要部件少,是传 统断路器操作机构零部件的7%,无需机械脱扣锁扣装置，故障点少,高可靠性，使用寿命长,其中永磁操作机构寿命可达10万次以上，适于频繁操作及高可靠变电站等场所的应用。永 磁机构克服了传统弹簧机构和电磁机构的不足，同时通过永磁材料实现真空断路器分、合闸位置的保持及操作过程，从而达到高可靠性和频繁操作以及恶劣环境场所的稳定的操作 。
四、zn73B-12永磁真空断路器技术参数
ZN73-12额定电压 KV 12
ZN73-12额定短时工频耐受电压（1min） KV 42
ZN73-12额定雷电冲击高压（峰值）KV 75
ZN73-12额定频率 HZ 50
ZN73-12额定电流 A630-1250 1250-3150 1250-4000
ZN73-12额定短路开断电流 kA 2025 31.5 40
ZN73-12额定热稳定电流（有效值）kA 20 25 31.5 40
ZN73-12额定峰值耐受电流 kA 5063 80 100
ZN73-12额定短路关合电流 kA 5063 80 100
ZN73-12额定短路持续时间 S 4
ZN73-12二次回路工频耐受电压（1min） V 2000
ZN73-12额定操作顺序 off分-0.3s-合分 on/off-180s-合/分on/off
四、订货须知：
请说明固定或是手车。
一、ZN73-12/3150产品介绍：
ZN73A-12永磁型户内高压真空断路器为额定电压7.2-12KV、三相交流50Hz的户内高压开关设备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
ZN73A-12(VS1永磁)型真空断路器的制造符合我国国家标准GB1984-89《交流高压断路器》、JB3855-85《10KV户内真空断路器订货技术条件》以及相关的IEC标准，并具有可靠的联锁功能。
ZN73A-12(VS1永磁)型真空断路器设计成一体化结构形式，既可用作固定安装的单元，也可与底盘车配装成中置式单元使用。
二、使用环境：
a 周围空气温度：上限+40℃，下限-15℃;
b海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c振幅：地震列度不超过8度；
d空气相对湿度日平均值不大于95％，月平均值不大于90％
e无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场
三、技术参数：
|
序号 |
名称 |
名称 |
数据 |
||||
|
1 |
额定电压 |
kV |
12 |
||||
|
2 |
额定频率 |
Hz |
50 |
||||
|
3 |
额定绝缘水平 |
1min工频耐压 |
kv |
对地/相间42/48 |
|||
|
雷电冲击耐压(峰值) |
对地/相间75/85 |
||||||
|
4 |
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
40 |
|
|
5 |
额定电流 |
A |
630 |
630 |
1250 1600 |
1250 1600 |
|
|
1250 |
1250 |
2000 2500 |
2000 2500 |
||||
|
6 |
额定短时耐受电流(有效值) |
kA |
20 |
25 |
31.5 |
40 |
|
|
7 |
额定峰值耐受电流(峰值) |
50 |
63 |
80 |
100 |
||
|
8 |
额定短路关合电流(峰值) |
|
50 |
63 |
80 |
100 |
|
|
9 |
额定短路电流持续时间 |
S |
4 |
||||
|
10 |
机械寿命 |
次 |
20000 |
||||
|
11 |
二次回路工频耐受电压(1min) |
V |
2000 |
||||
|
12 |
额定操作顺序 |
|
分-t-合分-t1-合分 |
||||
|
注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s |
|||||||
二、zn73B-12永磁真空断路器型号
ZN73-12/630-20 永磁真空断路器ZN73-12/630-25永磁断路器
ZN73-12/1000-20 永磁真空断路器ZN73-12/1000-25永磁断路器
ZN73-12/1250-20 高压永磁真空断路器ZN73-12/1250-25高压永磁真空断路器
ZN73-12/1250-31.5高压永磁断路器 ZN73-12/1600-31.5高压永磁断路器
ZN73-12/2000-40 户内永磁真空断路器ZN73-12/2500-31.5户内永磁真空断路器
ZN73-12/3150-40 户内永磁断路器
三、zn73B-12永磁真空断路器主要用途
1、ZN73-12型户内高压永磁真空断路器，属国内先辈产物。该产物采取自主研发的YG型永磁操动机构，具有手动分闸和电动合分闸成果。省去了传统弹簧机构中巨大、易损的储能和锁扣装置，极大的简化了传动环节，尤其是手动分闸装置，用于二次操纵回路妨碍时，带负荷告急分闸操纵，从而真正实现了高可靠、长寿命、免查验，维护简单。正常环境下利用寿命长达10万次。
2、ZN73-12型永磁真空断路器适用于以空气为绝缘的户内式开关系统中。在正常的使用条件及断路器的技术参数范围内,ZN73-12型永磁真空断路器能够满足电网正常 或事故状态下的各种操作，包括关合和开断电流。在需进行频繁操作或需要开断短路电流的场合下具有极为优良的性能，完全满足自动分合闸的要求并具有极高的操作可靠性与使 用寿命。
3、ZN73-12型永磁机构户内高压真空断路器是我公司通过总结多年来积累的丰富的现场经验，本着安全可靠、长寿命、少维护的设计理念 ，凭借雄厚的技术实力自主研发的新一代高压真空断路器。永磁操动机构是一种用于高压真空断路器永磁保持，电磁控制的操作机构，是一种全新的工作原理和结构。与传统操动机构相比较，具有主要部件少,是传 统断路器操作机构零部件的7%,无需机械脱扣锁扣装置，故障点少,高可靠性，使用寿命长,其中永磁操作机构寿命可达10万次以上，适于频繁操作及高可靠变电站等场所的应用。永 磁机构克服了传统弹簧机构和电磁机构的不足，同时通过永磁材料实现真空断路器分、合闸位置的保持及操作过程，从而达到高可靠性和频繁操作以及恶劣环境场所的稳定的操作 。
四、zn73B-12永磁真空断路器技术参数
ZN73-12额定电压 KV 12
ZN73-12额定短时工频耐受电压（1min） KV 42
ZN73-12额定雷电冲击高压（峰值）KV 75
ZN73-12额定频率 HZ 50
ZN73-12额定电流 A630-1250 1250-3150 1250-4000
ZN73-12额定短路开断电流 kA 2025 31.5 40
ZN73-12额定热稳定电流（有效值）kA 20 25 31.5 40
ZN73-12额定峰值耐受电流 kA 5063 80 100
ZN73-12额定短路关合电流 kA 5063 80 100
ZN73-12额定短路持续时间 S 4
ZN73-12二次回路工频耐受电压（1min） V 2000
ZN73-12额定操作顺序 off分-0.3s-合分 on/off-180s-合/分on/off
四、订货须知：
请说明固定或是手车。
